2) Bẻ gãy cáp quang: lột khỏi cặp cáp quang để được kết nối, loại bỏ lớp bảo vệ của cáp quang
từ dấu hiệu, lột vỏ trên 120 cm và giữ dây cáp quang bên trong nguyên vẹn.
 |

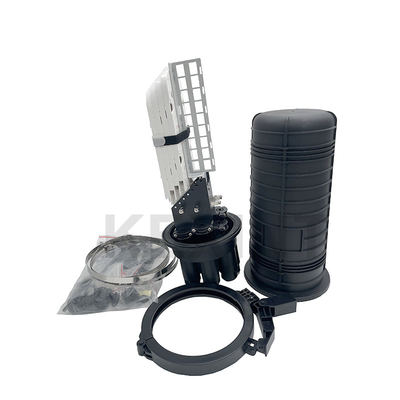

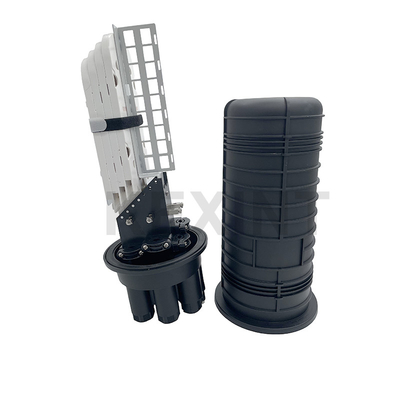

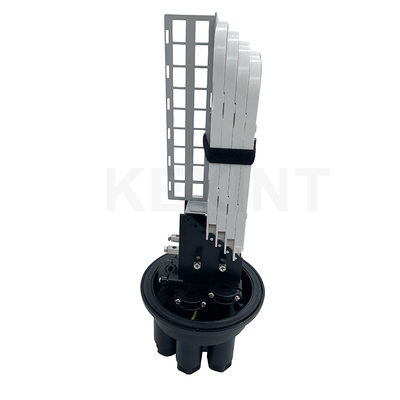

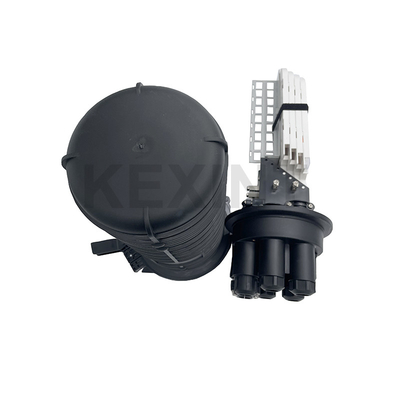

KEXINT 96 Core với đệm bộ điều chỉnh và 4 khay ghép
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | CHINA |
| Hàng hiệu: | kexint |
| Chứng nhận: | ISO9001 |
| Số mô hình: | KXT-M-14 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 10 pcs |
|---|---|
| Giá bán: | dollars+20.15+pcs |
| chi tiết đóng gói: | carton |
| Thời gian giao hàng: | 8 |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 1000+pcs+day |
|
Thông tin chi tiết |
|||
| Size (mm): | 230*445 | Splice tray capacity: | 24 (single core) |
|---|---|---|---|
| Max splice tray number: | 4 | Max core capacity: | 96 (single core) |
Mô tả sản phẩm
Ứng dụng:
Một loại chuỗi khóa mái vòm, được sử dụng để kết nối trực tiếp trong quá trình truyền sợi quang, cung cấp bảo vệ kết nối chung, với 4 lỗ hổng đầu vào tròn nhỏ và 1 lỗ đầu vào hình bầu dục;niêm phong cơ khí sợiVới hiệu suất niêm phong tốt, việc cài đặt đơn giản và phạm vi ứng dụng rộng là lựa chọn tốt nhất cho kết nối sợi quang.Tính năng:
1Tất cả các chỉ số chức năng phù hợp với tiêu chuẩn YD / T814.1 quốc gia cho hộp phân phối.

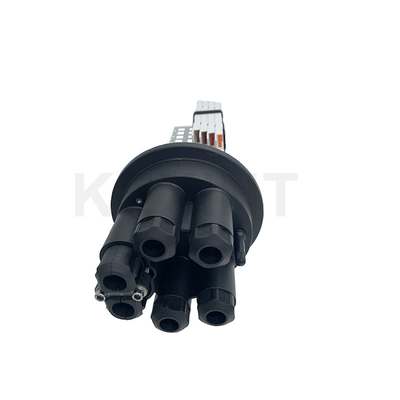

2. 5 cổng cáp (4 lỗ tròn nhỏ và 1 lỗ hình bầu dục lớn), cái lớn có thể được sử dụng để đào (bộ cho 1 cáp vào và 1 cáp ra).
3Cơ thể hộp bên ngoài được làm bằng nhựa kỹ thuật cường độ cao, nó có tính năng trọng lượng nhẹ, sức mạnh cơ học cao, chống lão hóa, chống ăn mòn mạnh mẽ, chống sét,và tuổi thọ dài.
4. Tray ghép cấu trúc chồng lên nhau và thiết bị kết nối đất cách nhiệt độc lập làm cho nó linh hoạt, thuận tiện và an toàn cho cấu hình lõi sợi quang, mở rộng và kết nối đất cáp.
Chỉ số kỹ thuật:
1. Phân tích cong của sợi: ≥ 40mm
2. Lỗ phí đĩa quang bổ sung: ≤ 0.01dB
3Phạm vi nhiệt độ: - 20 °C ~ + 60 °C
4. Anti áp lực bên: ≥2000N / 10 cm
5. Chống va chạm: ≥20N.m
6- Mức độ bảo vệ: IP68
Quy trình hoạt động:
1- Cắt cáp quang: 1) Đừng phá vỡ cáp quang: đánh dấu điểm cắt của lớp vỏ, cắt khoảng 180 cm hoặc theo các yêu cầu có liên quan.
2Ứng dụng
2.1 Cáp đi vào qua lỗ vào trên chân;
2.2 Sử dụng tay cầm cáp để khóa cáp quang, và chèn lõi thép vào cột lõi được củng cố và nhấn chặt.
2.1 Cáp đi vào qua lỗ vào trên chân;
2.2 Sử dụng tay cầm cáp để khóa cáp quang, và chèn lõi thép vào cột lõi được củng cố và nhấn chặt.
2.3.1 Lắp đặt cáp quang lỗ hình bầu dục: Tháo tất cả các phụ kiện ra khỏi lỗ hình bầu dục, lắp đặt cáp quang và phụ kiện vào lỗ hình bầu dục theo thứ tự như trong hình dưới đây,và thắt chặt hai vít để nén nó.
2.3.2 Lắp đặt cáp quang lỗ nhỏ: Cắt vít các hạt nhựa của lỗ cáp nhỏ, lấy nút cao su niêm phong ¢ 27, lắp đặt các phụ kiện theo thứ tự như trong hình dưới đây,và cuối cùng sử dụng một chìa khóa để thắt chặt các hạt nhựa để hoàn thành niêm phong của lối vào cáp quang.
2.4Phân chia: Đưa dây cáp tháo ra vào khay ghép và cuộn nó xung quanh, dẫn đầu vào khe cắm ghép và ghép nó với đuôi lưng nhập từ PLC;chèn các pigtails đi ra từ PLC vào các bộ điều hợp trên mặt sau của khay splice; cuối cùng đưa các sợi ra vào các bộ điều hợp ở phía bên kia.
Kết nối trực tiếp: Cuộn hai dây cáp để được kết nối xung quanh khay ghép, dẫn hai đầu vào khe cắm ghép và ghép chúng.
Kết nối trực tiếp: Cuộn hai dây cáp để được kết nối xung quanh khay ghép, dẫn hai đầu vào khe cắm ghép và ghép chúng.
2.5Đặt và lắp đặt: Sau khi hoàn thành hoạt động, đặt vòng niêm phong vào rãnh của cơ sở, che nó và khóa nút với một vòng nhựa.gắn nó lên tường hoặc cột hoặc chôn nó dưới lòng đất theo yêu cầu.
LƯU Ý: 1.Vui lòng đọc kỹ hướng dẫn sử dụng này trước khi lắp đặt. 2.Vui lòng chú ý đặc biệt đến các ghi chú được liệt kê, đặc biệt là khi người vận hành niêm phong các cổng cáp,vì hiệu suất niêm phong của nút đóng có thể bị ảnh hưởng nếu hoạt động không phù hợp.
Thông số kỹ thuật
